MINI-FIX: die kompakte, vollautomatische Neutralisationsanlage für Abwasser aus Laboreinrichtungen

Inhaltsverzeichnis

Aufgabe der Neutralisationsanlage für Abwasser

Das System Mini-Fix wurde für den dezentralen Einsatz unter dem Labortisch konzipiert und zeichnet sich durch geringen Platzbedarf, Bedienkomfort, robuste Konstruktion und ein optimales Preis-Leistungs-Verhältnis aus. Die Neutralisationsanlage Mini-Fix arbeitet nach dem Chargenprinzip und kann durch den Einsatz spezieller Elektroden und Chemikalien nicht nur zur Abwasserneutralisierung, sondern auch zur Cyan- und Chromentgiftung eingesetzt werden.

Beschreibung: das Verfahren der Abwasserneutralisierung

Die zu neutralisierenden sauren bzw. alkalischen Labor-Abwässer (pH 2 – pH 12) fließen im freien Gefälle in den Reaktionsbehälter der Neutralisationsanlage.

Nach Erreichen des Vollkontaktes wird die Abwasserneutralisation vollautomatisch eingeleitet. Zunächst wird das Labor-Abwasser mittels einer Förderpumpe intensiv durchmischt und der pH-Wert ermittelt. Danach dosiert die SPS-Steuerung je nach Regelabweichung die Zugabe von Säure, bzw. Lauge.

Anschließend können die neutralisierten Abwässer der Kanalisation mit einem pH-Wert zugeführt werden, welcher den Vorgaben des WHG §19 voll und ganz entspricht.

Mit extrem geringen Außenmaßen passt die Neutralisationsanlage MINI-FIX in nahezu alle Laborspülschränke.

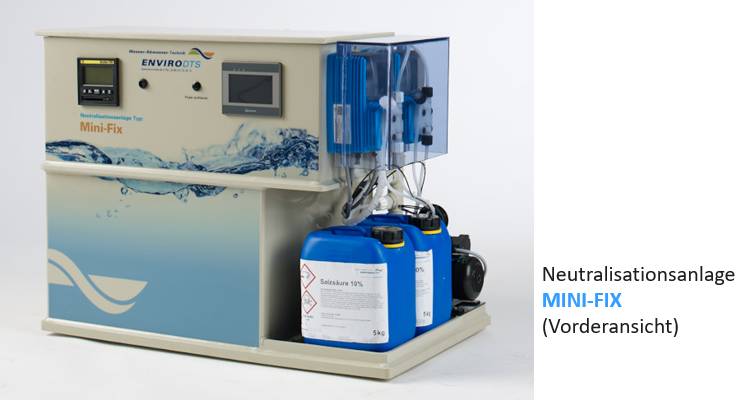

Neutralisationsanlage für Labor-Abwasser Typ MINI-FIX. Stundenleistung 300 l/h

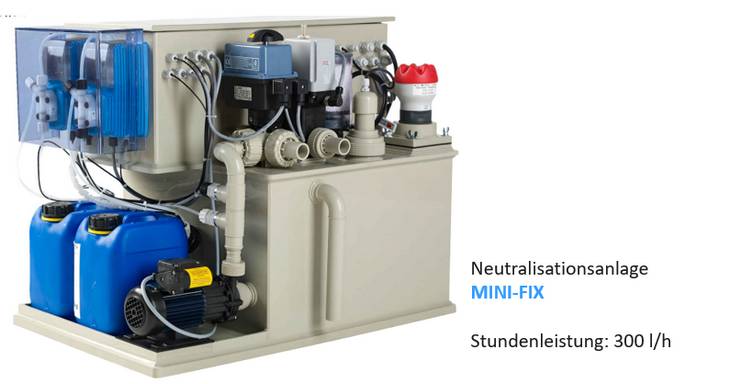

Neutralisationsanlage für Labor-Abwasser Typ MINI-FIX. Stundenleistung 300 l/h

Neutralisationsanlage für Labor-Abwasser Typ MINI-FIX. Stundenleistung 300 l/h



Prospekt herunterladen

Vorteile der MINI-FIX auf einen Blick

Die Anlage zur Abwasserneutralisation ist eine komplett geschlossene Anlage. Sie ist zudem sehr wartungsfreundlich, denn alle Komponenten sind gut zugänglich und demontierbar. Die Siemens SPS-Steuerung ermöglicht das Ankoppeln eines Pufferbehälters mit Füllstandsmessung. Die hochwertige Dosierpumpe (4-20mA) ist regelbar. Die Chemikaliengebinde können sehr einfach gewechselt werden.

Der Säuredunstabscheider verhindert Geruchsbelästigungen. Der Pumpenlauf ist extrem leise und hält die Geräuschentwicklung sehr niedrig. Das Textdisplay bietet eine Schnittstelle. Die Installation ist denkbar einfach: an der Steckdosenleiste von Labortischen. Die Neutralisationsanlage besitzt einen Linienschreiber zur ph-Wert-Kontrolle und Dokumentation. Vier unterseitige Transportrollen erleichtern eine Ortsveränderung.

Leistungsdaten der Neutralisationsanlage für saure und alkalische Labor-Abwasser

Durchsatzleistung 300 l/h (pH 2-12)
Arbeitsweise vollautomatisch
Anschlusswert 0,5 kW
Abmessungen 800 x 500 x 620 mm (LxBxH)

Zusatzeinrichtungen

  • Fest- und Leichtstoffabscheider
  • Vorlagebehälter
  • Auffangwanne für die gesamte Abwasser-Neutralisationsanlage

Die geringen Außenmaße erlauben es, die Neutralisationsanlage MINI-FIX in nahezu alle Laborspülschränke einzusetzen.

Referenzen: Neutralisationsanlagen im Einsatz bei unseren Kunden

Anlagen zur Abwasserneutralisation, Stundenleistung bis 1m³/h

  • Neubau Center of Smart Interfaces, Darmstadt
    Anlage zur Abwasserneutralisation NEUTRO FIX 1
    Mit Fest-/Leichtstoffabscheider und Vorlagebehälter
    Leistung: 1 m³/h

  • EUFETS GmbH, Projekt TULIP
    Neutralisationsanlage MINI-FIX
    Mit Hebeanlage und Vorlagebehälter
    Leistung: 300 l/h

  • Wasserwirtschaftsamt, Kempten
    Labor-Abwasser-Neutralisationsanlage MINI-FIX
    Mit Vorlagebehälter
    Leistung: 300 l/h

  • RWTH Aachen
    Neutralisationsanlage für Laborabwasser NEUTRO-FIX-Kompakt
    Mit Vorlagebehälter
    Leistung: 1 m³/h
